齒型尺寸、公差及技術參數

首頁 / 明細表 / 帶輪明細表 / 齒型尺寸、公差及技術參數

齒型尺寸、公差及技術參數

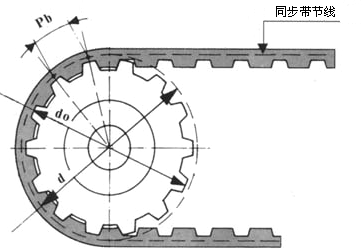

齒輪直邊齒形尺寸和公差
節線代號 bw hg

Ψ+1.5°

 rb rt 2δ 查 看
MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 詳細規格
XXL 1.14±0.05 0.84 25 0.35 0.30 0.508 詳細規格
XL 1.32±0.05 1.65 25 0.41 0.64 0.508 詳細規格
L 3.05±0.10 2.67 20 1.19 1.17 0.762 詳細規格
H 4.19±0.13 3.05 20 1.60 1.6 1.372 詳細規格
XH 7.90±0.15 7.14 20 1.98 2.39 2.794 詳細規格
XXH 12.17±0.18 10.31 20 3.96 3.18 3.048 詳細規格


T型齒同步帶輪齒型尺寸

齒距
代號

 形狀 形狀 y
grad		 rb rt 2a 查看
S E
br		 N
br		 S E
hg		 N
hg
?

偏差

 ? 偏差 ? 偏差 mix ±.15° max ? 偏差 ?
T2.5 1.75 +0.050 1.83 +0.050 0.75 +0.050 1 25 0.2 0.3 +0.050 0.53 詳細規格
T5 2.96 +0.050 3.32 +0.050 1.25 +0.050 1.95 25 0.4 0.6 +0.050 0.85 詳細規格
T10 6.02 +0.10 6.57 +0.10 2.6 +0.10 3.4 25 0.6 0.8 +0.10 1.85 詳細規格
T20 11.65 +0.150 12.6 +0.150 5.2 +0.130 6 25 0.8 1.2 +0.10 2.83 詳細規格

圓弧齒同步帶輪尺寸和公差

節距型號
 節距 齒高 底圓半徑 齒槽寬 齒頂圓半徑 齒形角 查 看
3M 3 1.28 0.91 1.90 0.3 ≈14° 詳細規格
5M 5 2.16 1.56 3.25 0.48 ≈14° 詳細規格
8M 8 3.54 2.57 5.35 0.8 ≈14° 詳細規格
14M 14 6.20 4.65 9.80 1.4 ≈14° 詳細規格
